Nagrzewnico - chłodnice
Wymagane:
Moduł rozszerzeń iEDGE E 2.2
Kanałowy czujnik temperatury T PROBE D2.2
Nagrzewnica kanałowa elektryczna
iHEAT CUBE E
Nagrzewnice elektryczne iHEAT CUBE E umożliwiają działanie technologii iCOMFORT, która polega m.in. na dogrzewaniu lub nawet ogrzewaniu pomieszczeń w trakcie zimy. Montowane są w kanale nawiewnym za rekuperatorem a do ich podłączenia wymagane jest zastosowanie modułu rozszerzeń iEDGE E 2.2 i kanałowego czujnika temperatury T PROBE D2.2.
Cechy produktu
Bardzo dokładna regulacja temperatury
Bez schładzania elementów grzejnych po wyłączeniu
Jestem prosty dla Ciebie
Potwierdzona najwyższa jakość
| Kod produktu | Nazwa produktu |
| RWA0201.00.0001.A00 | Kanałowa nagrzewnica elektryczna iHEAT CUBE E 125 1,2 |
| RWA0201.00.0002.A00 | Kanałowa nagrzewnica elektryczna iHEAT CUBE E 160 1,8 |
| RWA0201.00.0003.A00 | Kanałowa nagrzewnica elektryczna iHEAT CUBE E 200 1,8 |
| RWA0201.00.0004.A00 | Kanałowa nagrzewnica elektryczna iHEAT CUBE E 200 3,0 |
- moduł rozszerzeń iEDGE E 2.2,
- kanałowy czujnik temperatury T PROBE D2.2.
| Parametr | Jednostka | Wartość | |||
|---|---|---|---|---|---|
| Symbol | RWA0201.00.0001.A00 | RWA0201.00.0002.A00 | RWA0201.00.0003.A00 | RWA0201.00.0004.A00 | |
| Nazwa handlowa | Nagrzewnica kanałowa elektryczna iHEAT CUBE E 125 1,2 | Nagrzewnica kanałowa elektryczna iHEAT CUBE E 160 1,8 | Nagrzewnica kanałowa elektryczna iHEAT CUBE E 200 1,8 | Nagrzewnica kanałowa elektryczna iHEAT CUBE E 200 3,0 | |
| EAN | 5905567612978 | 5905567612985 | 5905567612992 | 5905567613005 | |
| Moc | kW | 1,2 | 1,8 | 1,8 | 3,0 |
| Zasilanie | V, AC | 230 | |||
| Częstotliwość | Hz | 50 | |||
| Pobór prądu | A | 5,2 | 7,8 | 7,8 | 13 |
| Zabezpieczenie przed przegrzaniem |
• Ogranicznik temperatury - samoczynny ~60°C • Wyłącznik termiczny ~100°C resetowany przyciskiem na obudowie albo zdalnie |
||||
| Regulacja temperatury | Wbudowany regulator półprzewodnikowy SSR | ||||
| Interfejs komunikacyjny | Analogowy (napięciowy 0 V - 10 V) | ||||
| Minimalny przepływ powietrza | m³/h | 67 | 109 | 170 | 170 |
| Minimalna prędkość przepływu powietrza | m/s | 1,5 | |||
| Wymiary bez opakowania - średnica | mm | 125 | 160 | 200 | 200 |
| Wymiary bez opakowania (S x W x G) | mm | 368 x 200 x 128 | 368 x 238 x 185 | 368 x 274 x 228 | 369 x 281 x 226 |
| Wymiary z opakowaniem (S x W x G) | mm | 387 x 220 x 157 | 393 x 265 x 200 | 385 x 295 x 235 | 383 x 295 x 233 |
| Waga bez opakowania | kg | 2,36 | 3,02 | 3,53 | 3,84 |
| Waga z opakowaniem | kg | 2,61 | 3,41 | 3,87 | 4,18 |
| W zestawie | Nagrzewnica kanałowa elektryczna iHEAT CUBE E, instrukcja montażu | ||||
Nagrzewnico-chłodnice kanałowe freonowe
Wymagane:
Moduł rozszerzeń iEDGE E 2.2
Kanałowy czujnik temperatury T PROBE D2.2

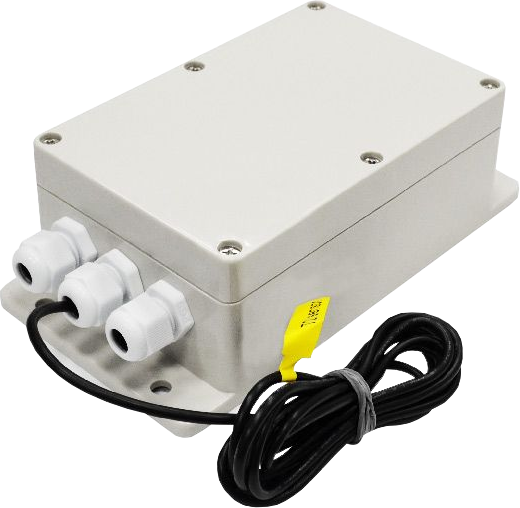

Moduł sterujący Rotenso AHU RCU-AHUBOX-1C R14

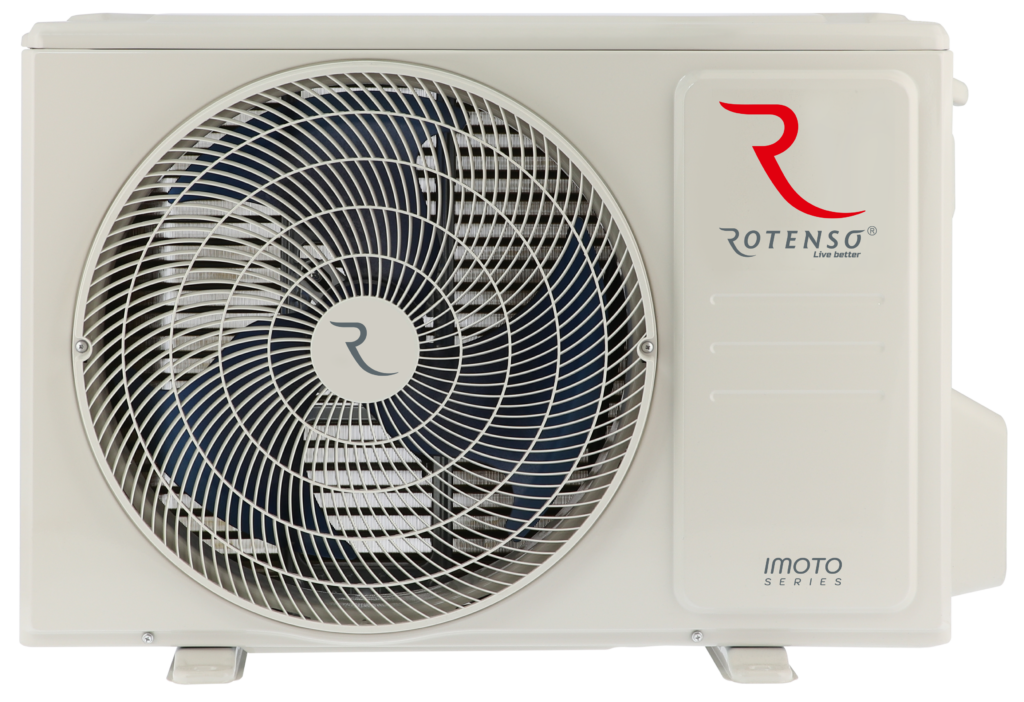

Agregat Imoto
Nagrzewnico-chłodnice kanałowe freonowe
iMULTI CUBE F 200 III
Zadaniem nagrzewnico-chłodnic freonowych iMULTI CUBE F jest umożliwienie działania technologii iCOMFORT, służącej dogrzewaniu lub nawet ogrzewaniu pomieszczeń zimą, a także ich chłodzeniu latem. Urządzenia współpracują z agregatami skraplającymi Rotenso, z kolei montowane są w kanale nawiewnym za rekuperatorem. Do podłączenia nagrzewnic elektrycznych konieczne jest zastosowanie modułu
rozszerzeń iEDGE E 2.2 i kanałowego czujnika temperatury T PROBE D2.2.
Cechy produktu
Klasa szczelności
Powłoka hydrofobowa
Oszczędność energii
Siła technologii
Potwierdzona najwyższa jakość
| Kod produktu | Nazwa produktu |
| RWA0202.00.0001.A00 | Kanałowa nagrzewnico-chłodnica freonowa iMULTI CUBE F 200 III |
- moduł rozszerzeń iEDGE E 2.2,
- kanałowy czujnik temperatury T PROBE D2.2,
- moduł komunikacyjny RCU-AHUBOX-1C,
- agregat skraplający Rotenso Imoto lub Unico.
| Parametr | Jednostka | Wartość | |
|---|---|---|---|
| Symbol | RWA0202.00.0001.A00 | ||
| Nazwa handlowa | Nagrzewnico-chłodnica kanałowa freonowa iMULTI CUBE F 200 III | ||
| EAN | 5905567613012 | ||
| Tryb chłodzenia | Moc | kW | Dla temp. powietrza 27°C, prędkości 2 m/s: 3,1 |
| Minimalny przepływ powietrza | m³ / h | 300 | |
| Maksymalny przepływ powietrza | m³ / h | 720 | |
| Wilgotność względna na wlocie | % | 55 | |
| Tryb ogrzewania | Moc | kW | Dla temp. powietrza 15°C, prędkości 2 m/s: 2,7 Dla temp. powietrza 20°C, prędkości 2 m/s: 2,1 |
| Minimalny przepływ powietrza | m³ / h | 300 | |
| Maksymalny przepływ powietrza | m³ / h | 1300 | |
| Wilgotność względna na wlocie | % | 50 | |
| Typ wymiennika | Lamelowy, 3-rzędowy | ||
| Średnica odpływu skroplin | cale | G1/2” | |
| Maksymalne ciśnienie robocze | MPa | 4,29 | |
| Ciśnienie testowe | MPa | 4,80 | |
| Pojemność wewnętrzna wężownicy | l | 0,9 | |
| Średnica przyłączy rur | mm (cale) | 10 / 16 (3/8” / 5/8”) | |
| Średnica króćców przyłączeniowych | mm | 200 | |
| Wymiary bez opakowania (S x W x G) | mm | 362 x 339 x 410 | |
| Wymiary z opakowaniem (S x W x G) | mm | 380 x 352 x 421 | |
| Waga bez opakowania | kg | 9,68 | |
| Waga z opakowaniem | kg | 10,25 | |
| W zestawie | Nagrzewnico-chłodnica kanałowa freonowa, instrukcja montażu | ||
Nagrzewnico-chłodnice kanałowe wodne
Wymagane:
Moduł rozszerzeń iEDGE E 2.2
Kanałowy czujnik temperatury T PROBE D2.2
Zawór regulacyjny VXP459.10-1.6 z siłownikiem

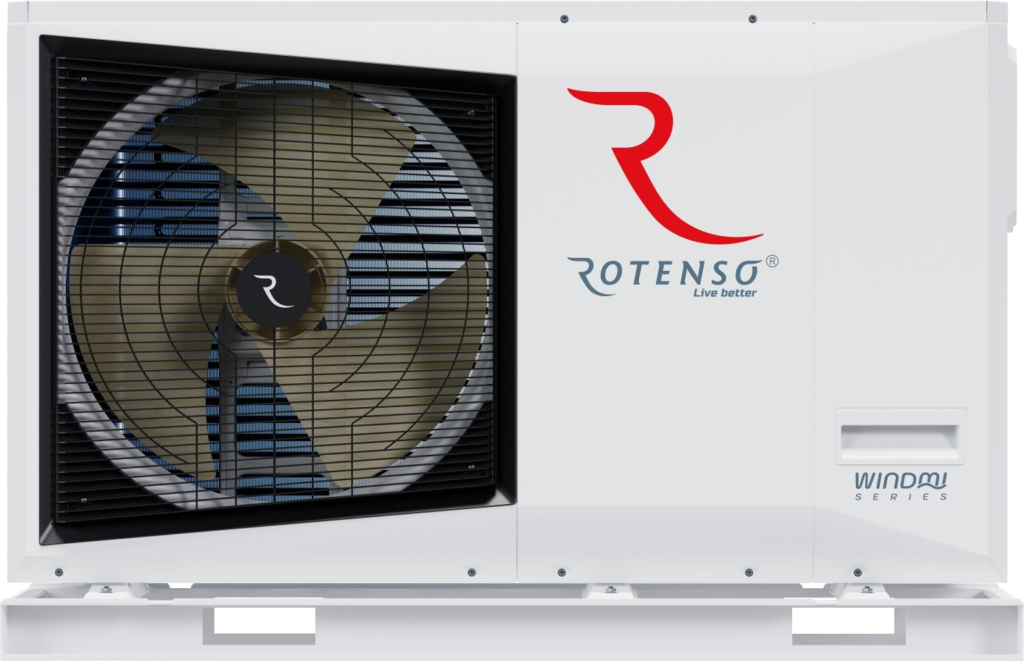

Pompa ciepła Rotenso
Nagrzewnico-chłodnice kanałowe wodne
iMULTI CUBE W 200 III
Nagrzewnico-chłodnice wodne iMULTI CUBE W umożliwiają działanie technologii iCOMFORT, pozwalającej rekuperatorowi dogrzewać bądź nawet ogrzewać pomieszczenia zimą, a chłodzić je latem. Urządzenie montowane jest w kanale nawiewnym za rekuperatorem i współpracuje z pompami ciepła Rotenso. Podłączenie iMULTI CUBE W wymaga zastosowania modułu rozszerzeń iEDGE E 2.2 oraz kanałowego czujnika temperatury T PROBE D2.2.
Cechy produktu
Klasa szczelności
Powłoka hydrofobowa
Siła technologii
Oszczędność energii
Potwierdzona najwyższa jakość
| Kod produktu | Nazwa produktu |
| RWA0203.00.0001.A00 | Kanałowa nagrzewnico-chłodnica wodna iMULTI CUBE W 200 III |
- moduł rozszerzeń iEDGE E 2.2,
- kanałowy czujnik temperatury T PROBE D2.2,
- zawór regulacyjny z siłownikiem VXP459,
- pompa ciepła powietrze-woda Rotenso.
| Parametr | Jednostka | Wartość | |
|---|---|---|---|
| Symbol | RWA0203.00.0001.A00 | ||
| Nazwa handlowa | Nagrzewnico-chłodnica kanałowa wodna iMULTI CUBE W 200 III | ||
| EAN | 5905567613029 | ||
| Typ wymiennika | Lamelowy, 3-rzędowy | ||
| Maksymalne ciśnienie robocze | MPa | 1 | |
| Średnica odpływu skroplin | cale | G1/2" | |
| Średnica króćców przyłączeniowych | mm | 200 | |
| Wymiary bez opakowania (S x W x G) | mm | 363 x 417 x 387 | |
| Wymiary z opakowaniem (S x W x G) | mm | 375 x 458 x 444 | |
| Waga bez opakowania | kg | 9,68 | |
| Waga z opakowaniem | kg | 10,83 | |
| W zestawie | Nagrzewnico-chłodnica kanałowa wodna, instrukcja montażu | ||
Zawory regulacyjne do nagrzewnico-chłodnic wodnych

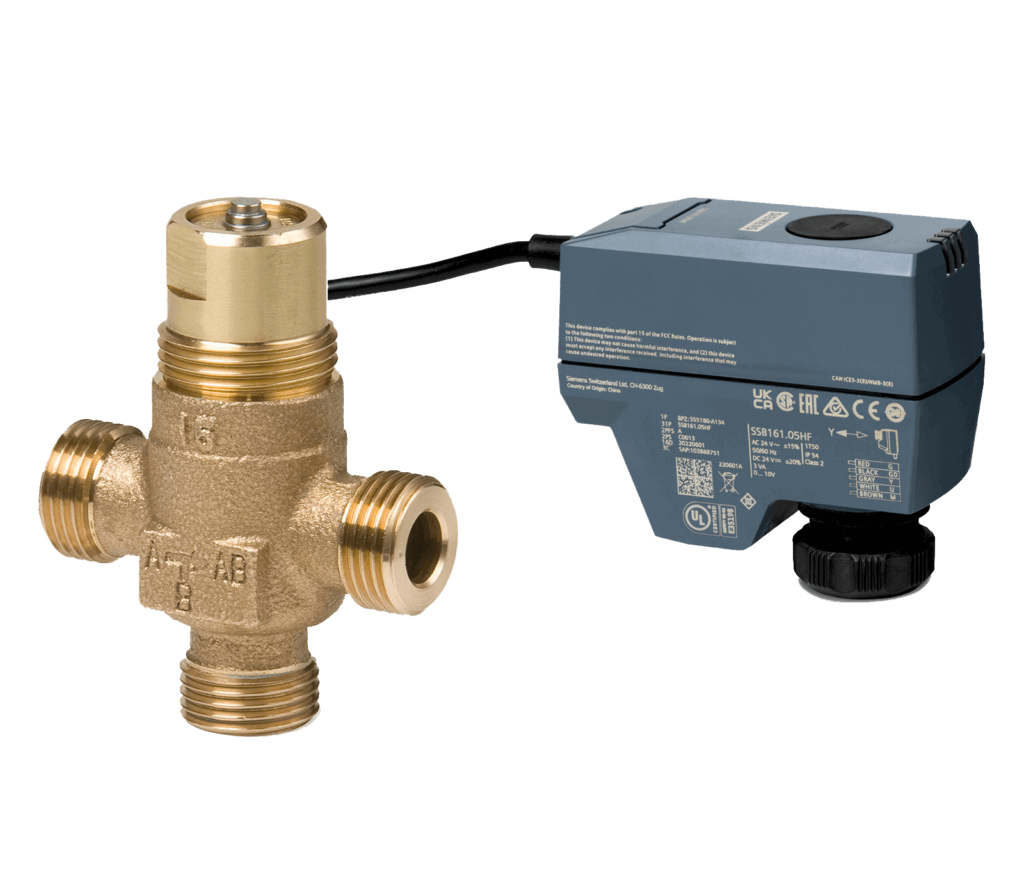

Zawór regulacyjny
VXP459.10-1.6 z siłownikiem SSB161.05HF
Zawór regulacyjny VXP459 to zawór trójdrogowy służący do regulacji przepływu czynnika przez kanałową nagrzewnico-chłodnicę wodną iMULTI CUBE W. Dołączony w zestawie siłownik umożliwia sterowanie płynne 0-10V. Dostępny w wykonaniu o średnicy 10mm ze współczynnikiem przepływu Kvs równym 1,6m3/h. W zestawie z siłownikiem SSB161.05HF
Cechy produktu
Jestem prosty dla Ciebie
Siła technologii
Potwierdzona najwyższa jakość
| Kod produktu | Nazwa produktu |
| RWA0204.00.0001.A00 | Zawór regulacyjny VXP459.10-1.6 z siłownikiem |
| Ciśnienie nominalne | PN16 wg EN 1333 |
| Dopuszczalne ciśnienie robocze | 1600 kPa (16 bar) wg ISO 7628 / EN 1333 |
| Charakterystyka zaworu Kanał regulacyjny A - AB kvs ≤ 6,3 Kanał regulacyjny A- AB kvs ≥ 10 Obejście B- AB |
stałoprocentowa; ngl = 2,2 wg VDI / VDE 2173 liniowa liniowa |
| Poziom nieszczelności Kanał regulacyjny A- AB Obejście B- AB |
wg DIN EN 1349 0…0,02 % wartości kvs 0…0,02 % wartości kvs |
| Dopuszczalne czynniki | woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi zalecenie: jakość wody wg VDI 2035 |
| Temperatura czynnika | 1...110 °C, krótkotrwale maks. 120 °C |
| Iloraz szerokości zakresów Sv | > 50 lub > 100 (patrz «Zestawienie typów») |
| Skok nominalny | 5,5 mm |
| Napięcie zasilające | SSF161.05HF, SSB161.05HF, SSC161.05HF | AC 24 V (± 15 %) lub DC 24 V (± 20 %) AC 24 V (± 20 %) lub DC 24 V (± 20 %) |
| Częstotliwość | 50/60 Hz | |
| Pobór energii (Nominalna praca) | SSF161.05HF, SSB161.05HF: 3 VA, SSC161.05HF: 3.5 VA |
|
| Bezpiecznik kabla zasilającego | Zewnętrzny, 2 A szybkiego działania | |
| Sygnał wejściowy | ||
| Sygnał sterujący | DC 0...10 V | |
| Impedancja wejściowa | 100 kOhm | |
| Praca równoległa (liczba siłowników) | Max. 101) | |
| Sygnał wyjściowy | ||
| Sygnał zwrotny U | DC 0.3...9.7 V | |
| Max. prąd wyjściowy | 1 mA | |
| Rozdzielczość | 1:100 | |
| Dane funkcjonalne | ||
| Pozycja przy braku sygnału zasilania Y | 0% | |
| Czas przebiegu | < 5 s/mm ± 25 % | |
| Siła pozycjonująca | Min. 200 N: SSF161.05HF, SSB161.05HF Min. 300 N: SSC161.05HF |
|
| Skok | 1.2...6.5 mm (SSC161.05HF) | |
| Temperatura czynnika w zaworze | 1...120 °C | |
| Podłączenie elektryczne | ||
| Długość kabla | 1.5 m, wg VDE 0207 | |
| Pole przekroju kabla | 0.34 mm2 (5 ×) | |
| Dopuszczalna długość linii | 20 m | |
1) Należy zweryfikować sygnały wyjściowe sterownika.
VXP459:
SSB161.05HF:
Moduły rozszerzeń
Większe możliwości dla Twojego Wentilo ICON
Moduł rozszerzeń
iEDGE E 2.2
Moduł rozszerzeń iEDGE E 2.2 umożliwia podłączenie do rekuperatorów Rotenso Wentilo ICON dodatkowych akcesoriów, takich jak: kanałowa nagrzewnica elektryczna iHEAT CUBE E, kanałowa nagrzewnico-chłodnica freonowa iMULTI CUBE F z agregatem skraplającym Rotenso, nagrzewnico-chłodnica wodna iMULTI CUBE W z zaworem regulacyjnym VXP459, przepustnica GWC iGROUND CUBE i ścienny czujnik jakości powietrza MULTI PROBE W2.2. W zestawie znajduje się przewód zasilający.
Cechy produktu
Jestem prosty dla Ciebie
Siła technologii
Steruj jak chcesz i skąd chcesz
Potwierdzona najwyższa jakość
| Kod produktu | Nazwa produktu |
| RWA0101.00.0001.A00 | Moduł rozszerzeń iEDGE E 2.2 |
| Parametr | Jednostka | Wartość | |
|---|---|---|---|
| Symbol | RWA0101.00.0001.A00 | ||
| Nazwa handlowa | Moduł rozszerzeń IEDGE E 2.2 | ||
| EAN | 5905567600562 | ||
| Temperatura przechowywania | °C | od 0 do 65 | |
| Temperatura pracy | °C | od 0 do 40 | |
| Zasilanie | V, AC | 230 | |
| Częstotliwość | Hz | 50 | |
| Pobór prądu | mA | 20 | |
| Zakres pomiaru temperatury | °C | od -40 do 80 | |
| Metoda montażu | Montaż na module IEDGE M 2.2 | ||
| Wymiary bez opakowania (S x W x G) | mm | 70 x 29,5 x 90 | |
| Wymiary z opakowaniem (S x W x G) | mm | 115 x 65 x 190 | |
| Waga bez opakowania | g | 109 | |
| Waga z opakowaniem | g | 178 | |
| W zestawie |
1x moduł rozszerzeń IEDGE E 2.2 1x przewód zasilający 1x złącze 15EDGKA-3.81 z 8 gniazdami 1x złącze 15EDGKA-3.81 z 6 gniazdami 1x złącze 15EDGKA-3.81 z 4 gniazdami 3x złącze 2EDGKA-5.08 z 2 gniazdami 2x złącze 2EDGKA-5.08 z 3 gniazdami 4x wkręt M3X6 mm |
||
